🔗 Conectores de Accesorios
💡
Las entradas y salidas del Smart IoT son de propósito general y pueden configurarse por comando. Los usos mostrados son ejemplos típicos, pero se pueden utilizar para cualquier aplicación que se necesite.
🔌
Todos los puertos de accesorios usan conector Microfit hembra porta macho 2x2

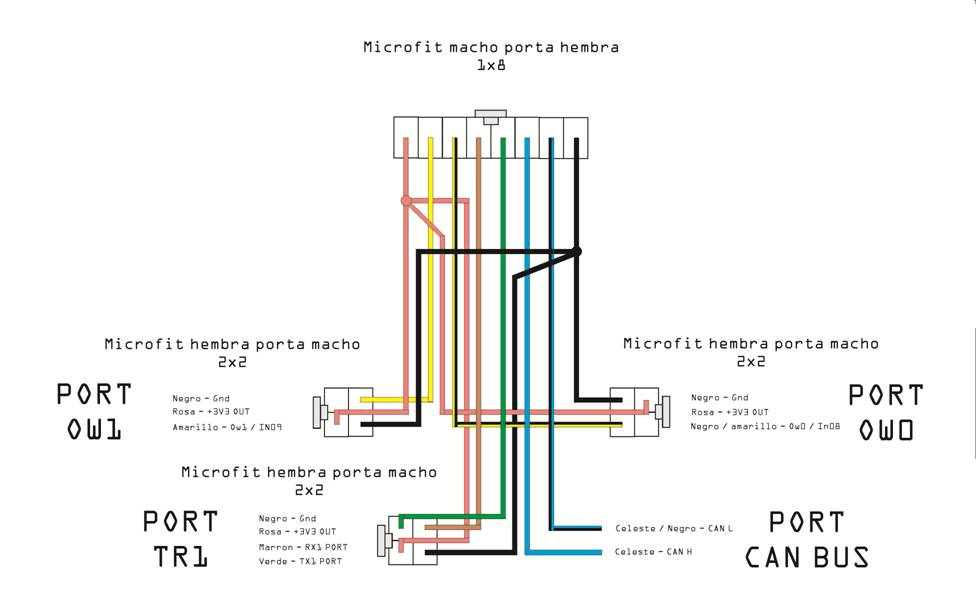

Diagrama General
PORT OW0 / OW1 (1-Wire)
Puertos para sensores y dispositivos 1-Wire como iButton y sensores de temperatura.
Pinout
| Puerto | Color | Función |
|---|---|---|
| OW0 | Negro | GND |
| OW0 | Rosa | +3V3 OUT |
| OW0 | Negro/Amarillo | OW0 / IN08 |
| Puerto | Color | Función |
|---|---|---|
| OW1 | Negro | GND |
| OW1 | Rosa | +3V3 OUT |
| OW1 | Amarillo | OW1 / IN09 |
Conexiones Típicas
🔑 iButton
Lector de llaves iButton:
| Lector iButton | Smart IoT | |
|---|---|---|
| DATA | → | OW0 u OW1 |
| GND | → | GND |
💡
El iButton se usa comúnmente para identificación de conductores. Ver guía completa de iButton.
PORT TR1
🚧
Puerto reservado — Este puerto está reservado para uso futuro y no debe utilizarse actualmente.
PORT CAN BUS
Interfaz CAN Bus para lectura de datos del vehículo (ECU, OBD-II).
Pinout
| Color | Función |
|---|---|
| Celeste/Negro | CAN L (Low) |
| Celeste | CAN H (High) |
Conexiones
🔌 ECU Directa
Conexión directa a la ECU del vehículo:
| ECU Vehículo | Smart IoT | Color | |
|---|---|---|---|
| CAN-H | → | CANH | Celeste |
| CAN-L | → | CANL | Celeste/Negro |
⚠️
Verificar la ubicación del conector CAN en el manual del vehículo.
Resumen de Puertos
🌡️
OW0 / OW11-Wire: iButton, temperatura
🔒
TR1Reservado
🚗
CAN BUSDatos del vehículo
