DIP Switch - Spider IoT (HW ≤3.4)

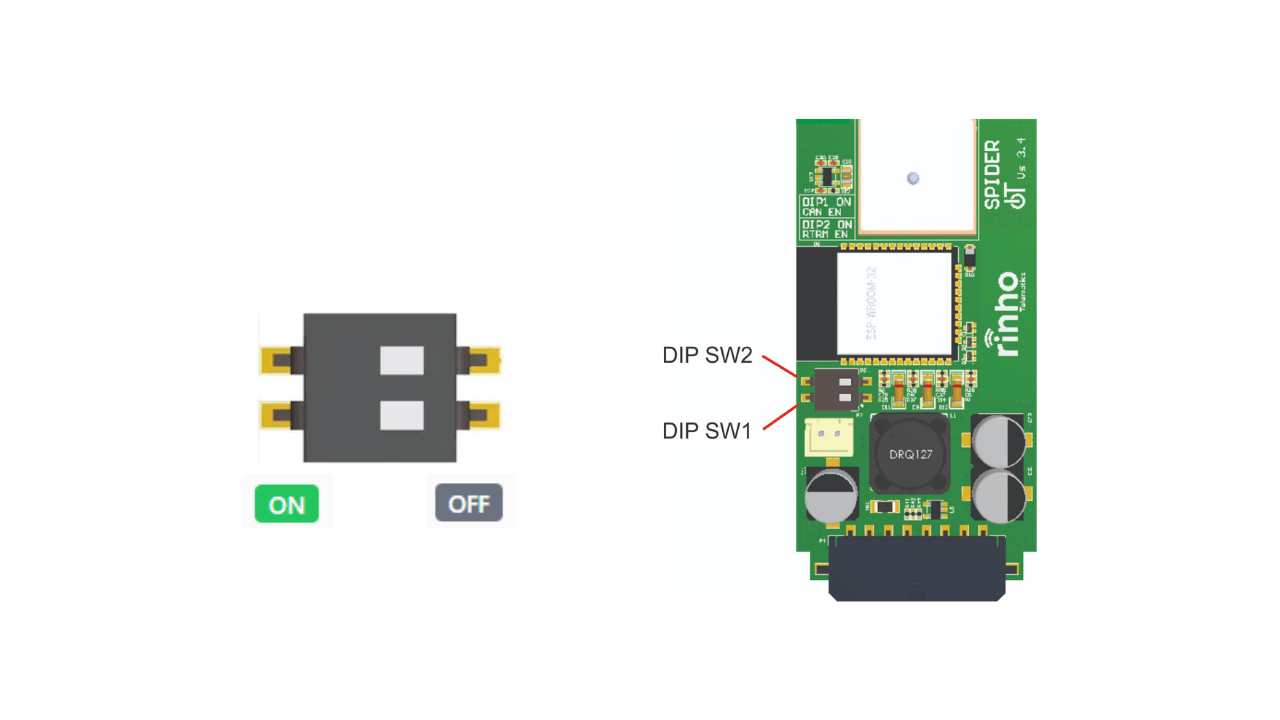

El Spider IoT v3.4 tiene un DIP switch de 2 posiciones para configurar el CAN bus.
Referencia Rápida
| DIP 1 | DIP 2 | Configuración |
|---|---|---|
| OFF | OFF | CAN bus deshabilitado |
| ON | OFF | CAN bus habilitado (sin terminación) |
| ON | ON | CAN bus habilitado + terminación 120Ω |
Detalle de Switches
| Switch | ON | OFF |
|---|---|---|
| DIP 1 | Habilita hardware CAN bus | CAN bus deshabilitado |
| DIP 2 | Terminación 120Ω activa | Sin terminación |
Activar terminación solo si el equipo está en un extremo del bus CAN.
Notas Importantes
| Aspecto | Detalle |
|---|---|
| CAN bus | Deshabilitar durante instalación inicial |
| Terminación | Solo activar en extremos del bus |

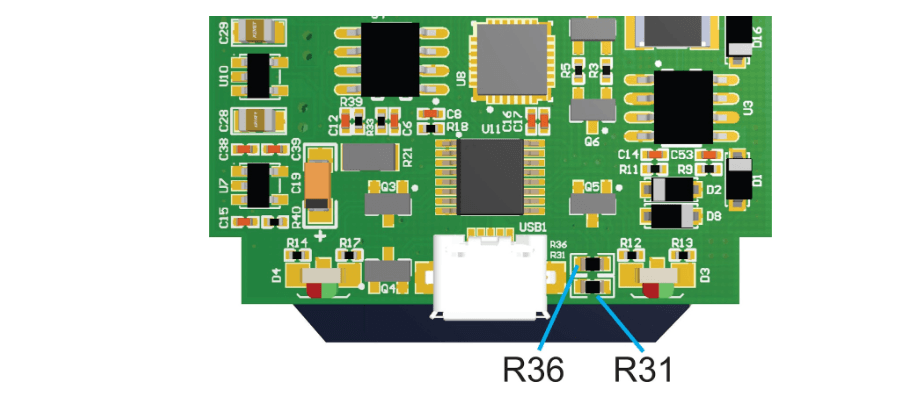

Jumpers (R36 / R31)
| Jumper | Función |
|---|---|
| R36 | IN00/XP02 habilitado (Standard) |
| R31 | Salida 3V3 habilitada en bus IN00/XP2 |
Solo una configuración puede estar activa a la vez.
