🌡️ Sensor de Temperatura Digital

Guía de conexión del sensor de temperatura 1-Wire para el Smart IoT.

📋 Descripción

Este accesorio es ampliamente requerido en aplicaciones donde se requiere controlar la cadena de frío de un producto que está siendo transportado.

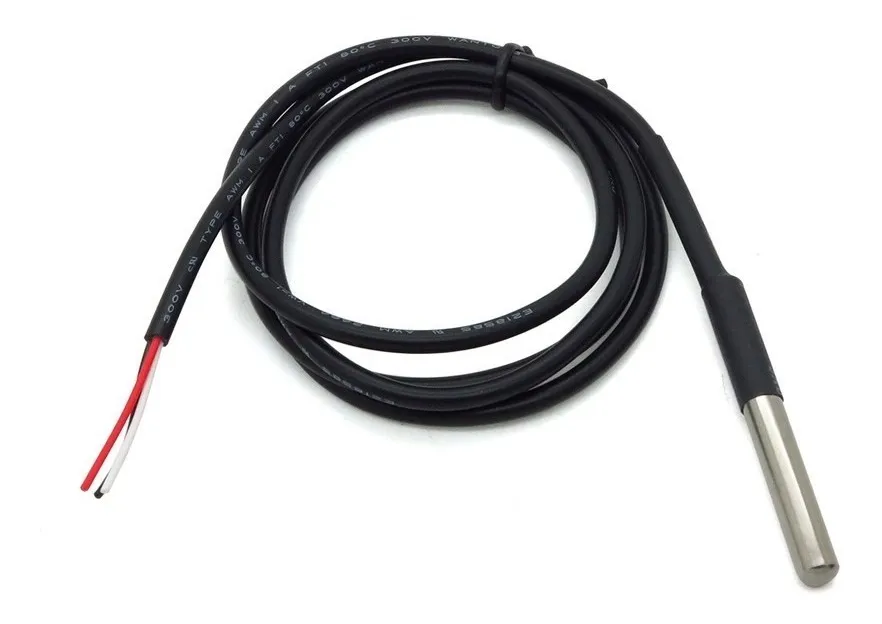

Rinho incorpora el sensor de temperatura digital DS18B20 de Dallas, evitando fallas y procesos de calibración de sensores analógicos.

🔧 Especificaciones Técnicas

Característica	Valor
Modelo	DS18B20 (Dallas)
Protocolo	1-Wire (One Wire)
Precisión	±0.5°C
Rango	-55°C a +125°C
Distancia máx. bus	15 metros
Sensores soportados	Hasta 8 sensores (daisy chain)

🔌 Conexión

Conectar al puerto OW0 u OW1 del conector de accesorios:

DS18B20	Smart IoT
VCC (rojo)	+3V3 OUT
DATA (amarillo)	OW0 u OW1
GND (negro)	GND

💡

Se pueden conectar múltiples DS18B20 en el mismo bus 1-Wire (daisy chain).

⚠️ Observaciones de Instalación

Aspecto	Recomendación
Cable	Mallado (malla + 2 conductores)
Distancia máxima	15 metros
Conexión múltiple	En daisy chain
Protección	Evitar exposición directa a humedad

📡 Comandos Relacionados

Comando	Función
DT	Leer valor de temperatura
DT IoT	Leer múltiples sensores (IoT)
AR	Crear umbrales de disparo por temperatura

📊 Reportes Compatibles

El valor de temperatura puede incluirse en estos formatos de reporte:

Reporte	Descripción
IB	Reporte aplicado con temperatura
CR	Reporte extendido con temperatura
