📋 Pinout del Conector Principal
🔌
Conector: Microfit macho porta hembra 1x8 (8 pines)
Tabla de Pines
🌍 EU/CN
| Pin | Color | Nombre | Función |
|---|---|---|---|
| 1 | Azul/Negro | CANL/IN03 | CAN Low / Entrada 3 |
| 2 | Azul | CANH | CAN High |
| 3 | Marrón | IN02/XP00 | Entrada 2 / Salida 0 |
| 4 | Púrpura | IN01/XP01/0W0 | Entrada 1 / Salida 1 / 1-Wire |
| 5 | Marrón/Negro | IN00/XP02 | Entrada 0 / Salida 2 |
| 6 | Rosa | IGN/IN07 | Detección ignición |
| 7 | Negro | GND | Masa |
| 8 | Rojo | VCC | Alimentación 8-38VDC |
📌
Leyenda: GND = Masa · VCC = Alimentación · IN = Entrada · XP = Salida · CAN = CANBUS · 0W = 1-Wire · UNPR = Sin Protección

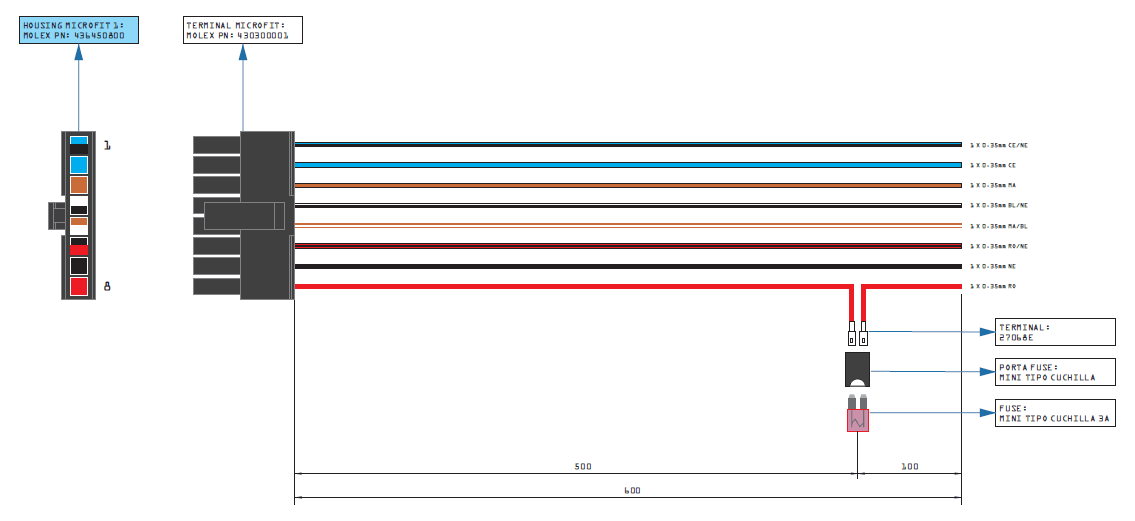

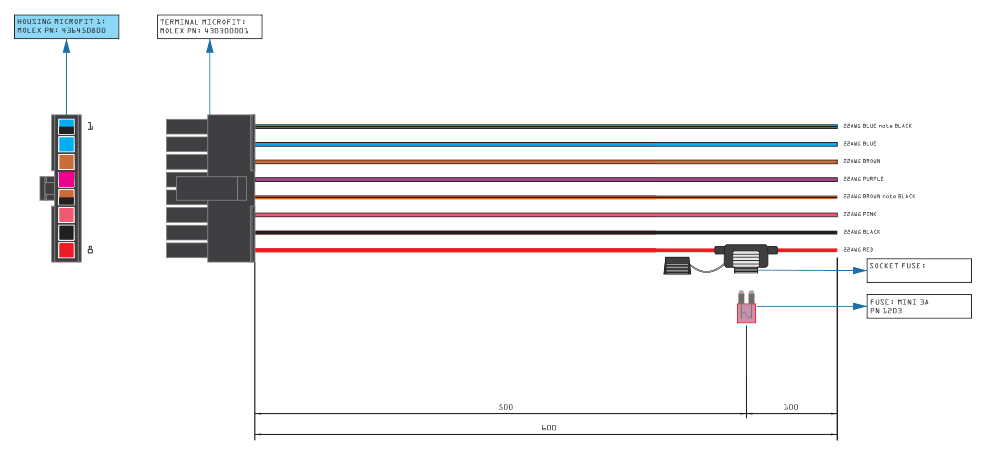

Diagramas de Conexión
🌍 EU/CN
⚡ Conexión de Alimentación
VCC (Pin 8)
Batería o caja de fusibles
Con fusible 3A en línea
GND (Pin 7)
Punto de masa firme
Chasis del vehículo
⚠️
Recomendaciones:
- ✅ Conectar directo a batería o caja de fusibles
- ✅ Usar cable de sección adecuada (mínimo 0.5mm²)
- ❌ No omitir el fusible de protección
