DIP Switch - Spider IoT (HW ≥3.5)

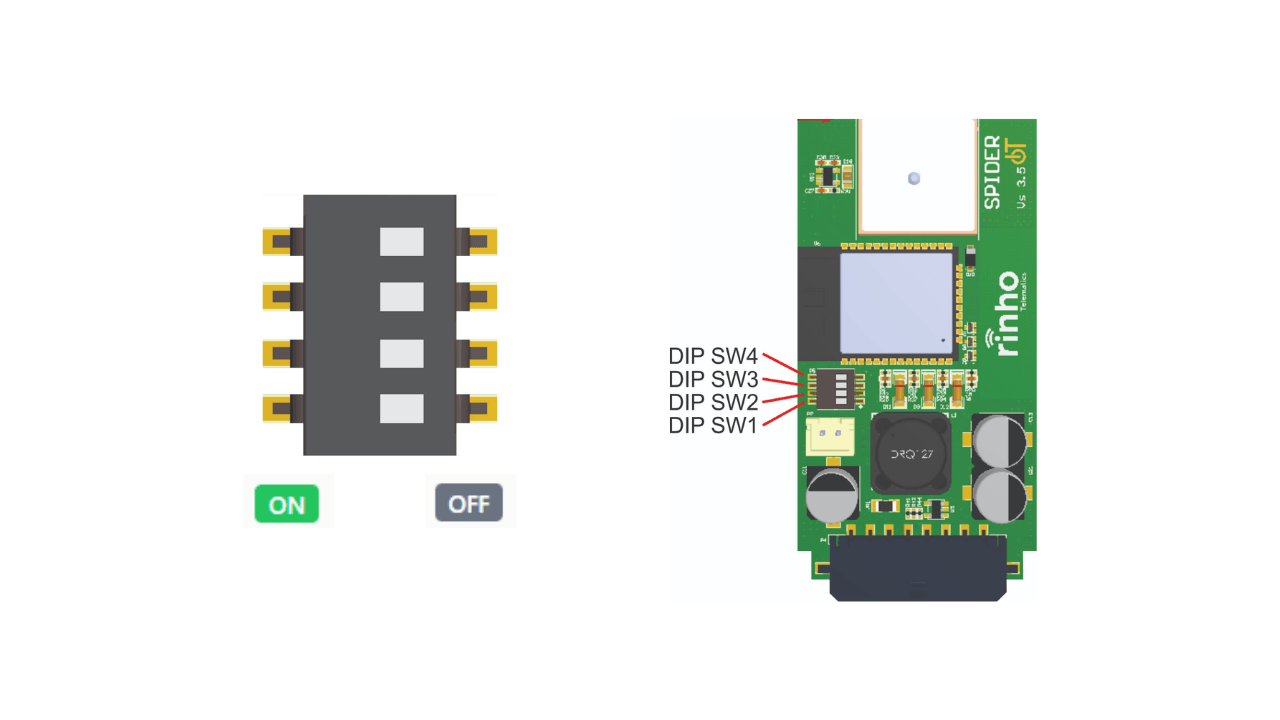

El Spider IoT v3.5+ tiene un DIP switch de 4 posiciones. Cada llave conecta o desconecta un borne del conector con un pin del microcontrolador: ninguna habilita ni deshabilita funciones por software.
Qué hace cada llave
| Switch | ON | OFF |
|---|---|---|
| DIP 1 | Borne IN03/CANL conectado al pin IN03 / bus 1-Wire | IN03 desconectado (el borne queda sólo como CAN-L) |
| DIP 2 | Borne IN01/XP01 conectado al pin IN03 / bus 1-Wire | IN01/XP01 desconectado del 1-Wire |
| DIP 3 | Borne IN01/XP01 conectado a la entrada IN01 (lectura de tensión) | IN01 no se lee |
| DIP 4 | Terminación 120 Ω entre CAN-H y CAN-L | Sin terminación |
IN03 y el 1-Wire son el MISMO pin del microcontrolador. El DIP 1 y el DIP 2 son dos caminos hacia ese único pin: el DIP 1 lo saca por el borne IN03/CANL y el DIP 2 por el borne IN01/XP01. Al usar un sensor 1-Wire, IN03 pasa a leer el bus.
Referencia rápida
| DIP 1 | DIP 2 | DIP 3 | DIP 4 | Configuración |
|---|---|---|---|---|
| OFF | OFF | ON | OFF | Estándar: IN01 como entrada, sin terminación CAN |
| OFF | OFF | ON | ON | Estándar + terminación CAN |
| OFF | ON | OFF | OFF | 1-Wire por el borne IN01/XP01 (iButton, sensor de temperatura) |
| OFF | ON | OFF | ON | 1-Wire por IN01/XP01 + terminación CAN |
| ON | OFF | ON | OFF | 1-Wire / IN03 por el borne IN03/CANL — sólo si el CAN no está cableado |
Combinaciones a evitar
| Combinación | Problema |
|---|---|
| DIP 1 + DIP 2 ambos en ON | Cortocircuita el borne IN03/CANL con el borne IN01/XP01 |
| DIP 2 + DIP 3 ambos en ON | El divisor de entrada (100 kΩ) queda colgado del bus 1-Wire y degrada la comunicación |
| DIP 1 en ON con el CAN cableado | El pin del microcontrolador queda colgado de la línea diferencial CAN-L |
CAN bus
El DIP switch no habilita ni deshabilita el CAN. El transceiver se enciende y se apaga por firmware, con los comandos de configuración CAN. Lo único que hace el DIP 4 es agregar la resistencia de terminación de 120 Ω.
- Terminación (DIP 4): activar sólo si el equipo está en un extremo del bus.
- CAN-L comparte borne con IN03: si el CAN está cableado, dejar el DIP 1 en OFF.
Salida XP01
XP01 no pasa por ningún DIP switch. La salida a colector abierto está permanentemente conectada al borne IN01/XP01. Si se usa ese borne como entrada (DIP 3) o como 1-Wire (DIP 2), XP01 debe quedar apagada: al activarla, el borne se pone a masa.
Niveles de tensión
IN03 y 1-Wire trabajan a 3,3 V. Sólo tienen un clamp de protección a 3,6 V — no aplicar tensión de vehículo (12 V / 24 V) sobre esos bornes.
El pin lleva un pull-up de 1 kΩ a 3,3 V, así que en reposo IN03 lee nivel alto y pasa a nivel bajo al llevar el borne a masa.
Jumpers R36 / R31
Los jumpers de la v3.4 siguen presentes en las versiones 3.5 y superiores. Definen la función del borne IN00 del conector Microfit.
| Jumper montado | Función del borne IN00 |
|---|---|
| R36 | IN00/XP02 habilitado (estándar); salida 3V3 EXT deshabilitada |
| R31 | Salida 3V3 EXT habilitada; IN00/XP02 deshabilitado |
Sólo uno de los dos puede estar montado.
