📋 Pinout del Conector Principal
🔌
Conector: Microfit macho porta hembra 2x10 (20 pines)
Tabla de Pines
🌍 EU/CN
| Pin | Color | Nombre | Función |
|---|---|---|---|
| 11 | Rojo | 3V3 ACC | 3.3V |
| 12 | Verde | 0 TX | Serial TX |
| 13 | Blanco | MIC + | Mic + |
| 14 | Verde | IN 06 | Entrada 6 |
| 15 | Amarillo/Verde | IN 04 | Entrada 4 |
| 16 | Azul/Negro | IN 02 | Entrada 2 |
| 17 | Marrón/Negro | IN 00 | Entrada 0 |
| 18 | Blanco | XP 01 | Salida 1 |
| 19 | Azul | XP 02 | Salida 2 |
| 20 | Rosa | IGN | Ignición |
| Pin | Color | Nombre | Función |
|---|---|---|---|
| 1 | Negro | GND | Masa |
| 2 | Amarillo | 0 RX | Serial RX |
| 3 | Marrón | MIC - | Mic - |
| 4 | Azul | SPK + | Parlante |
| 5 | Naranja | IN 05 | Entrada 5 |
| 6 | Gris | IN 03 | Entrada 3 |
| 7 | Púrpura | IN 01 | Entrada 1 |
| 8 | Marrón | XP 00 | Salida 0 |
| 9 | Negro | GND | Masa |
| 10 | Rojo | VCC | 8-38VDC |
Conector Serial (4 pines)
| Pin | Color | Nombre | Función |
|---|---|---|---|
| 1 | Negro | GND | Masa |
| 2 | Amarillo | 0 RX | Serial RX (entrada) |
| 3 | Rojo | 3V3 ACC | Alimentación 3.3V |
| 4 | Verde | 0 TX | Serial TX (salida) |
📌
Leyenda: GND = Masa · VCC = Alimentación · IN = Entrada · XP = Salida · RX/TX = Serial · MIC/SPK = Audio

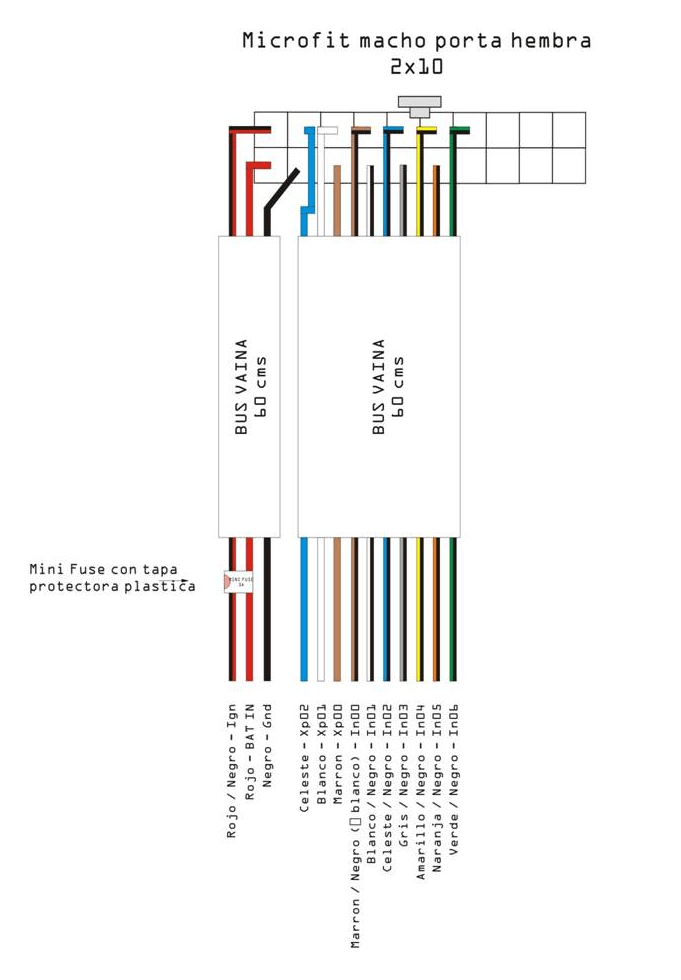

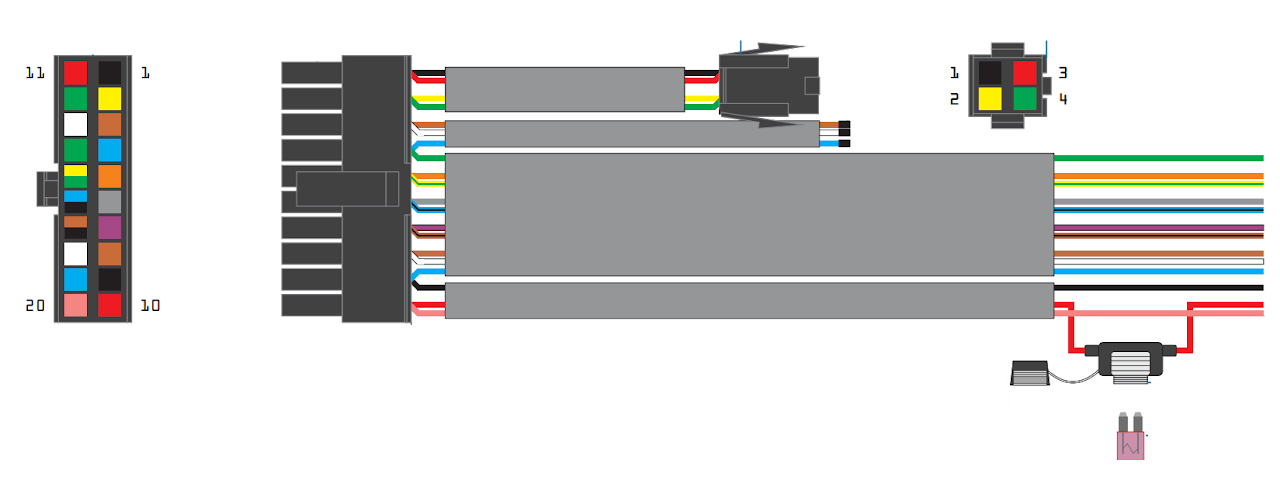

Diagramas por Región
⚡ Conexión de Alimentación
VCC
Batería o caja de fusibles
Con fusible 3A en línea
GND
Punto de masa firme
Chasis del vehículo
⚠️
Recomendaciones de instalación:
- ✅ Conectar directo a batería o caja de fusibles
- ✅ Usar cable de sección adecuada (mínimo 0.5mm²)
- ✅ GND a punto de masa firme (chasis)
- ❌ No usar cables de sección insuficiente
- ❌ No omitir el fusible de protección
