Accesorios y Conexiones
Referencia: Consultar el Pinout del Conector para ubicar los pines.
🚗 Detección de Ignición
| Pin | Color | Conexión |
|---|---|---|
| 6 | Rosa | +12V con llave en contacto |
Verificar que no sea cable ACC (accesorios) - se apaga al arrancar el motor.
📥 Entradas y Salidas Digitales
Los pines 3, 4 y 5 son multifunción y pueden configurarse como entrada o salida:
| Pin | Color | Entrada | Salida | Funciones adicionales |
|---|---|---|---|---|
| 5 | Marrón/Negro | IN00 | XP02 | Analógica (AD) |
| 4 | Púrpura | IN01 | XP01 | Analógica · Contador · 1-Wire |
| 3 | Marrón | IN02 | XP00 | Analógica (AD) |
| 1 | Azul/Negro | IN03 | - | CAN-L (compartido) |
Configuración: El modo de cada pin se define por comando. Un mismo pin no puede ser entrada y salida simultáneamente.
Como Entrada Digital
Detectan conexión a GND (negativo activo). Usos típicos: sensores de puerta, botón de pánico, sensor de cofre.
Como Salida Digital
Tipo open collector (cierran a GND cuando se activan). Usos típicos: relay de corte, LED indicador, sirena.
Conexión relay: +12V → Bobina relay → XPx → GND (interno)
Como Entrada Analógica
Cualquier entrada puede medir voltaje (0-30V). Útil para nivel de combustible, sensores analógicos.
Pin 4 - Funciones especiales
- Contador de pulsos: Para odómetro, sensor de flujo
- 1-Wire: Sensor de temperatura DS18B20, llaves iButton
🌡️ 1-Wire (iButton / Temperatura)
| Señal | Pin | Color |
|---|---|---|
| DATA (OW) | 4 | Púrpura |
| GND | 7 | Negro |
Bus 1-Wire: Se pueden conectar múltiples dispositivos en paralelo (sensores + iButtons).
🚌 CAN BUS
Interfaz CAN Bus para lectura de datos del vehículo (ECU, OBD-II).
Pinout

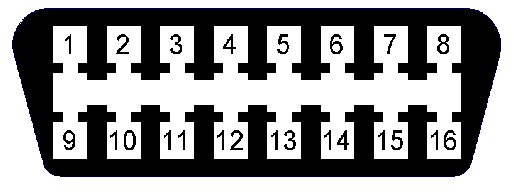

| Señal | Pin | Color | OBD-II |
|---|---|---|---|
| CAN-H | 2 | Azul | Pin 6 |
| CAN-L | 1 | Azul/Negro | Pin 14 |
Conexiones
🔌 ECU Directa
Conexión directa a la ECU del vehículo:
| ECU Vehículo | Spider IoT | Color | |
|---|---|---|---|
| CAN-H | → | CANH (Pin 2) | Azul |
| CAN-L | → | CANL (Pin 1) | Azul/Negro |
Verificar la ubicación del conector CAN en el manual del vehículo.
💡 Indicadores LED
| LED | Estado | Significado |
|---|---|---|
| GPS | Parpadeo | Buscando señal |
| GPS | Apagado | Posición válida ✅ |
| GSM | Rojo | Sin cobertura |
| GSM | Verde | Conectado ✅ |
📍 Ubicación Recomendada
| ✅ Recomendado | ❌ Evitar |
|---|---|
| Bajo tablero | Superficies metálicas |
| Vista al cielo (GPS) | Cerca del motor |
| Protegido de humedad | Zonas con agua |
