📋 Pinout del Conector Principal
🔌
Conector: 6 cables con terminales
Tabla de Pines
| Pin | Color | Nombre | Función |
|---|---|---|---|
| 1 | Rojo | VCC | Alimentación 9-90VDC |
| 2 | Negro | GND | Masa |
| 3 | Rosa | IGN/IN07 | Detección ignición |
| 4 | Marrón/Negro | IN00 | Entrada digital 0 |
| 5 | Púrpura | IN01 | Entrada digital 1 |
| 6 | Marrón | XP00 | Salida digital / Expansión |
📌
Leyenda: GND = Masa · VCC = Alimentación · IN = Entrada · XP = Salida

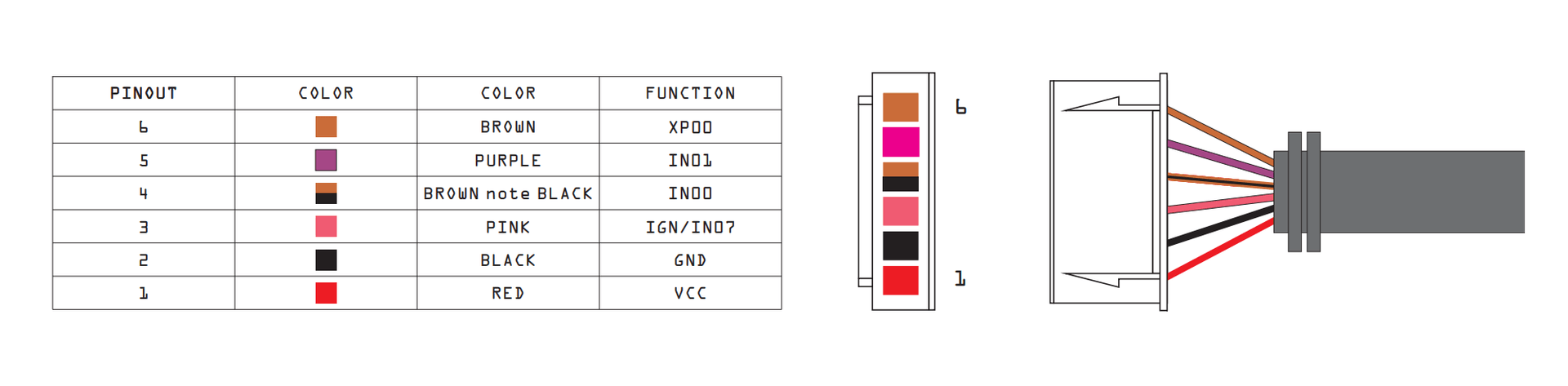

Diagrama de Conexión
⚡ Conexión de Alimentación
VCC (Pin 1)
Batería o caja de fusibles
9-90VDC con fusible 3A
GND (Pin 2)
Punto de masa firme
Chasis del vehículo
⚠️
Recomendaciones:
- ✅ Soporta 9-90VDC (ideal para vehículos eléctricos)
- ✅ Usar cable de sección adecuada (mínimo 0.5mm²)
- ❌ No omitir el fusible de protección
