🔗 Conectores de Acessórios
💡
As entradas e saídas do Smart IoT são de propósito geral e podem ser configuradas por comando. Os usos mostrados são exemplos típicos, mas podem ser utilizados para qualquer aplicação necessária.
🔌
Todas as portas de acessórios usam conector Microfit fêmea porta macho 2x2

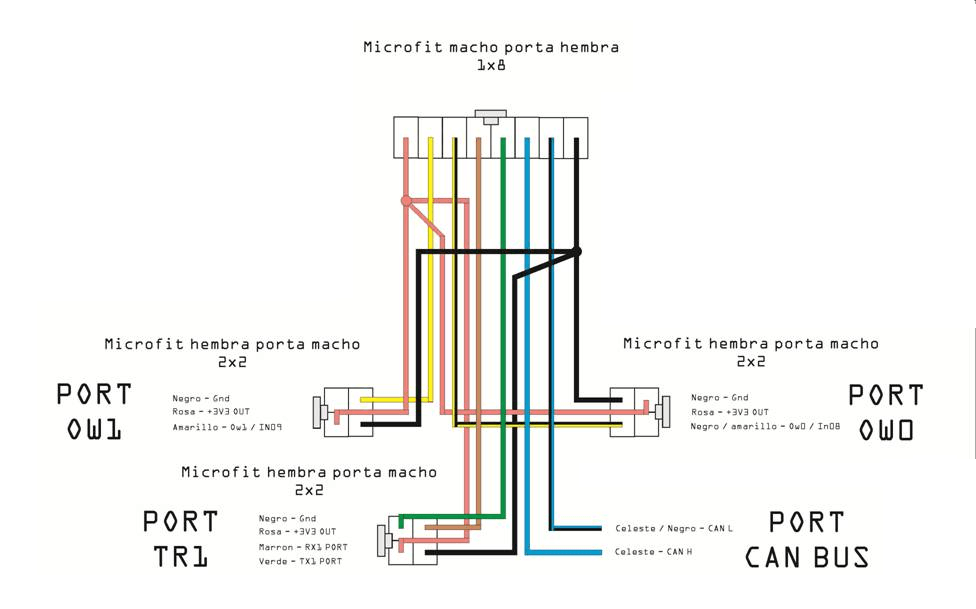

Diagrama Geral
PORT OW0 / OW1 (1-Wire)
Portas para sensores e dispositivos 1-Wire como iButton e sensores de temperatura.
Pinout
| Porta | Cor | Função |
|---|---|---|
| OW0 | Preto | GND |
| OW0 | Rosa | +3V3 OUT |
| OW0 | Preto/Amarelo | OW0 / IN08 |
| Porta | Cor | Função |
|---|---|---|
| OW1 | Preto | GND |
| OW1 | Rosa | +3V3 OUT |
| OW1 | Amarelo | OW1 / IN09 |
Conexões Típicas
🔑 iButton
Leitor de chaves iButton:
| Leitor iButton | Smart IoT | |
|---|---|---|
| DATA | → | OW0 ou OW1 |
| GND | → | GND |
💡
O iButton é usado comumente para identificação de condutores. Ver guia completo de iButton.
PORT TR1
🚧
Porta reservada — Esta porta está reservada para uso futuro e não deve ser utilizada atualmente.
PORT CAN BUS
Interface CAN Bus para leitura de dados do veículo (ECU, OBD-II).
Pinout
| Cor | Função |
|---|---|
| Azul claro/Preto | CAN L (Low) |
| Azul claro | CAN H (High) |
Conexões
🔌 ECU Direta
Conexão direta à ECU do veículo:
| ECU Veículo | Smart IoT | Cor | |
|---|---|---|---|
| CAN-H | → | CANH | Azul claro |
| CAN-L | → | CANL | Azul claro/Preto |
⚠️
Verificar a localização do conector CAN no manual do veículo.
Resumo das Portas
🌡️
OW0 / OW11-Wire: iButton, temperatura
🔒
TR1Reservado
🚗
CAN BUSDados do veículo
