📋 Pinout do Conector Principal


🔌

Conector: Microfit macho porta fêmea 2x10 (20 pinos)


Tabela de Pinos

PinCorNomeFunção
11 Vermelho3V3 ACC3.3V
12 Verde0 TXSerial TX
13 BrancoMIC +Mic +
14 VerdeIN 06Entrada 6
15 Amarelo/VerdeIN 04Entrada 4
16 Azul/PretoIN 02Entrada 2
17 Marrom/PretoIN 00Entrada 0
18 BrancoXP 01Saída 1
19 AzulXP 02Saída 2
20 RosaIGNIgnição
PinCorNomeFunção
1 PretoGNDMassa
2 Amarelo0 RXSerial RX
3 MarromMIC -Mic -
4 AzulSPK +Alto-falante
5 LaranjaIN 05Entrada 5
6 CinzaIN 03Entrada 3
7 RoxoIN 01Entrada 1
8 MarromXP 00Saída 0
9 PretoGNDMassa
10 VermelhoVCC8-38VDC

Conector Serial (4 pinos)

PinCorNomeFunção
1 PretoGNDMassa
2 Amarelo0 RXSerial RX (entrada)
3 Vermelho3V3 ACCAlimentação 3.3V
4 Verde0 TXSerial TX (saída)
📌

Legenda: GND = Massa · VCC = Alimentação · IN = Entrada · XP = Saída · RX/TX = Serial · MIC/SPK = Áudio


Diagramas por Região

Diagrama Principal

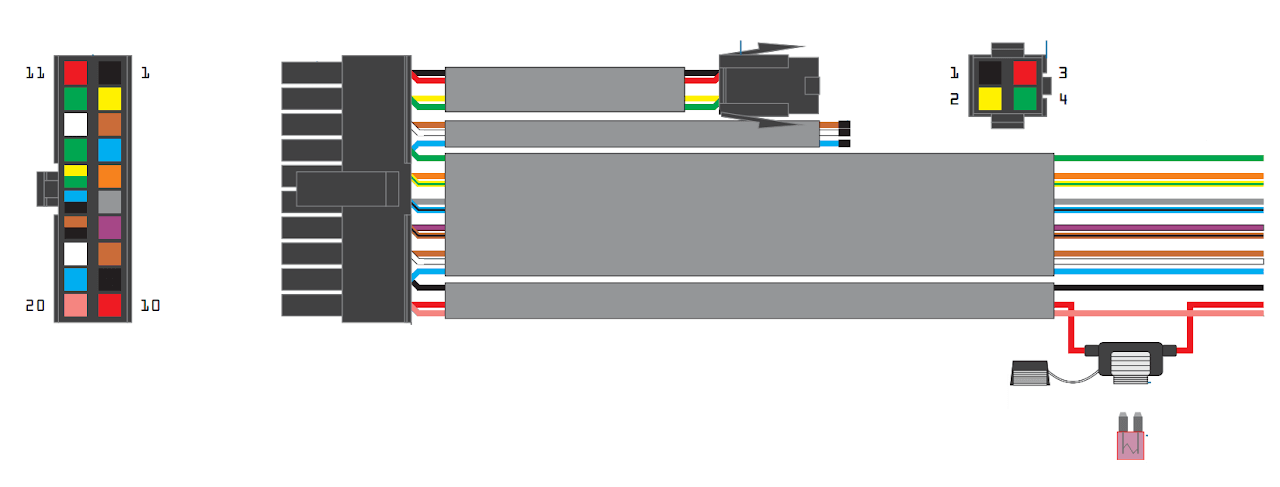

Diagrama de conexão Smart IoT versão EU/CN
Diagrama de conexão Smart IoT versão EU/CN

⚡ Conexão de Alimentação

VCC
Bateria ou caixa de fusíveis
Com fusível 3A em linha
GND
Ponto de massa firme
Chassi do veículo
⚠️

Recomendações de instalação:

  • ✅ Conectar direto à bateria ou caixa de fusíveis
  • ✅ Usar cabo de seção adequada (mínimo 0.5mm²)
  • ✅ GND a ponto de massa firme (chassi)
  • ❌ Não usar cabos de seção insuficiente
  • ❌ Não omitir o fusível de proteção
