DIP Switch - Spider IoT (HW ≤3.4)

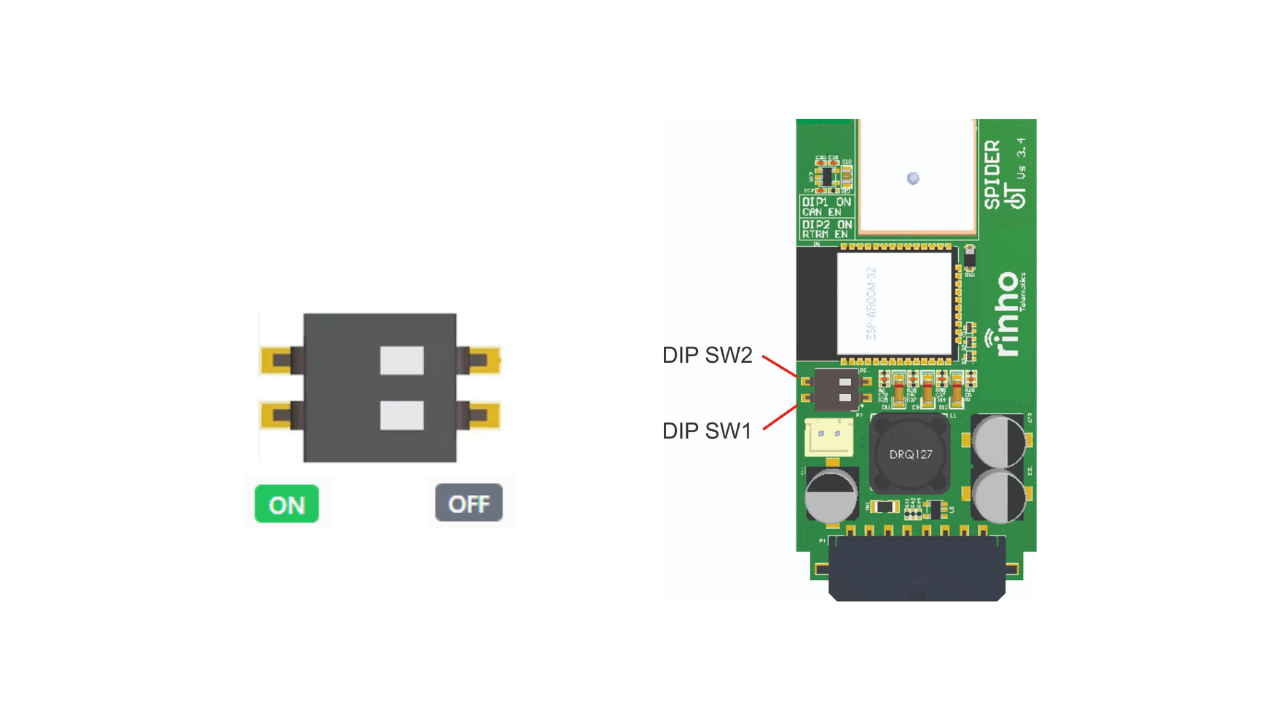

O Spider IoT v3.4 tem um DIP switch de 2 posições para configurar o CAN bus.

Referência Rápida

DIP 1	DIP 2	Configuração
OFF	OFF	CAN bus desabilitado
ON	OFF	CAN bus habilitado (sem terminação)
ON	ON	CAN bus habilitado + terminação 120Ω

Switch	ON	OFF
DIP 1	Habilita hardware CAN bus	CAN bus desabilitado
DIP 2	Terminação 120Ω ativa	Sem terminação

Ativar terminação apenas se o equipamento estiver em uma extremidade do bus CAN.

Aspecto	Detalhe
CAN bus	Desabilitar durante instalação inicial
Terminação	Apenas ativar nas extremidades do bus

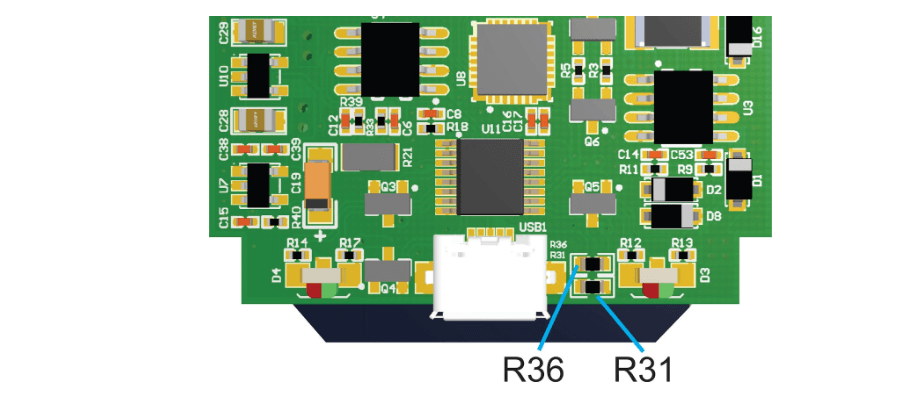

Jumper	Função
R36	IN00/XP02 habilitado (Standard)
R31	Saída 3V3 habilitada no bus IN00/XP2

Apenas uma configuração pode estar ativa por vez.
