📋 Pinout do Conector Principal
🔌
Conector: 6 cabos com terminais
Tabela de Pinos
| Pin | Cor | Nome | Função |
|---|---|---|---|
| 1 | Vermelho | VCC | Alimentação 9-90VDC |
| 2 | Preto | GND | Massa |
| 3 | Rosa | IGN/IN07 | Detecção ignição |
| 4 | Marrom/Preto | IN00 | Entrada digital 0 |
| 5 | Roxo | IN01 | Entrada digital 1 |
| 6 | Marrom | XP00 | Saída digital / Expansão |
📌
Legenda: GND = Massa · VCC = Alimentação · IN = Entrada · XP = Saída

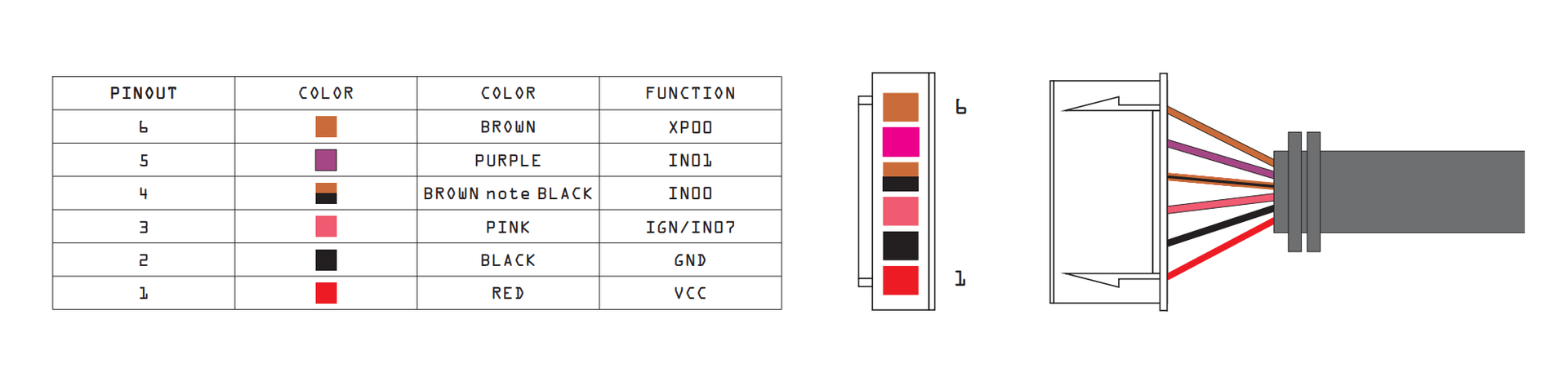

Diagrama de Conexão
⚡ Conexão de Alimentação
VCC (Pin 1)
Bateria ou caixa de fusíveis
9-90VDC com fusível 3A
GND (Pin 2)
Ponto de massa firme
Chassi do veículo
⚠️
Recomendações:
- ✅ Suporta 9-90VDC (ideal para veículos elétricos)
- ✅ Usar cabo de seção adequada (mínimo 0,5mm²)
- ❌ Não omitir o fusível de proteção
