🔑 Chaves iButton
As chaves iButton permitem identificar motoristas mediante um chip único.
📦 Especificações
| Parâmetro | Valor |
|---|---|
| Protocolo | 1-Wire |
| ID único | 64 bits |
| Contato | Aço inoxidável |
| Durabilidade | 10+ anos |

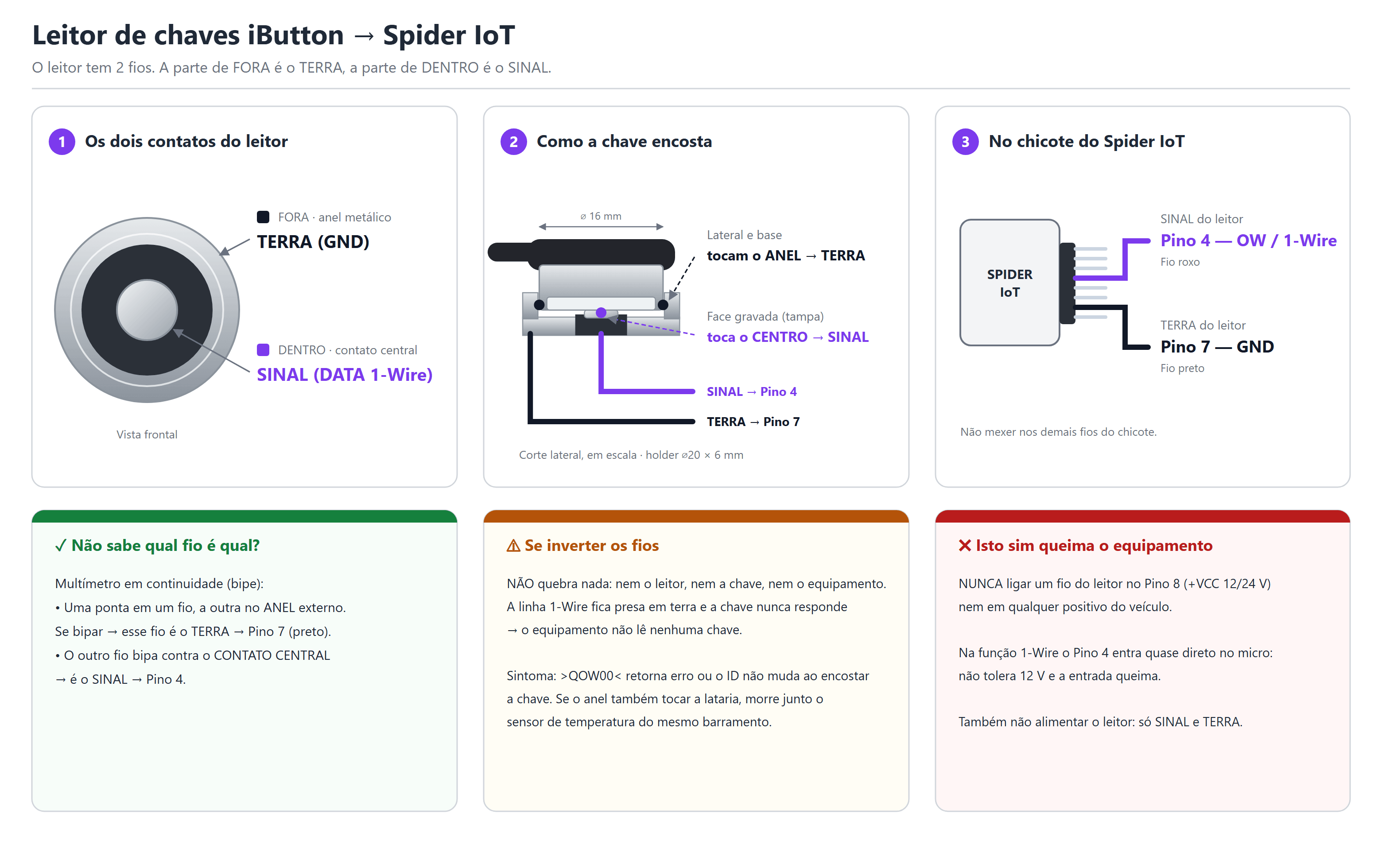

🔌 Conexão
O leitor tem 2 fios: a parte de fora (o anel metálico) é o terra, a parte de dentro (o contato central) é o sinal.
| Parte do leitor | Sinal | Spider IoT | Pino | Cor |
|---|---|---|---|---|
| Contato central (dentro) | DATA 1-Wire | OW | 4 | Roxo |
| Anel metálico (fora) | GND | GND | 7 | Preto |
O leitor iButton se conecta ao mesmo barramento 1-Wire que o sensor de temperatura.
Inverter os dois fios não quebra nada — nem o leitor, nem a chave, nem o equipamento — mas o equipamento não lê nenhuma chave: a linha 1-Wire fica presa em terra e a chave nunca responde.
Se o anel do leitor ainda encostar na lataria do veículo, para de funcionar também o sensor de temperatura do mesmo barramento.
Nunca ligar um fio do leitor no Pino 8 (+VCC 12/24 V) nem em qualquer positivo do veículo. Na função 1-Wire o Pino 4 entra quase direto no microcontrolador: não tolera 12 V e a entrada queima.
O leitor não é alimentado: leva apenas sinal e terra.
✅ Verificação
Com a chave encostada no leitor:
>QOW00<
ROW00,01234567890ABCDE,00Se retornar erro ou o ID não mudar ao encostar a chave, verificar qual dos dois fios é o terra (o que tem continuidade com o anel externo).
🚗 Aplicações
- Controle de acesso: Apenas motoristas autorizados podem operar o veículo
- Registro de viagens: Identificar quem dirigiu em cada trajeto
- Segurança: Bloqueio do motor se não apresentar chave válida
